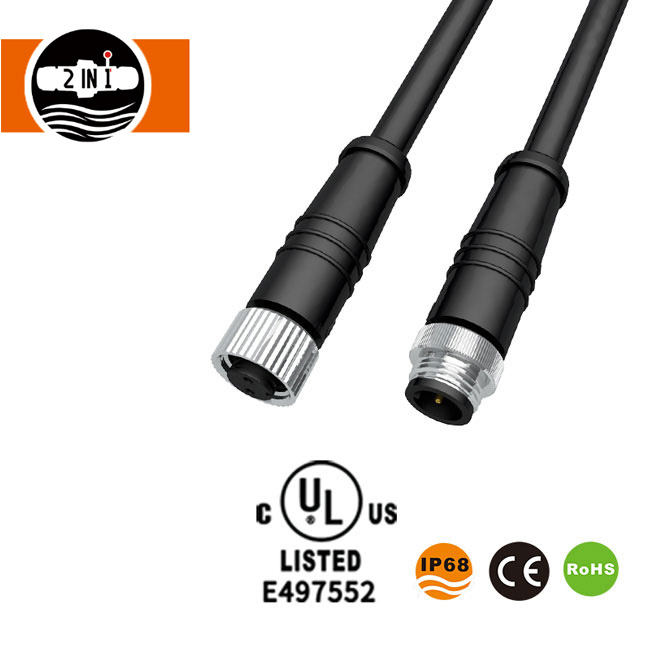

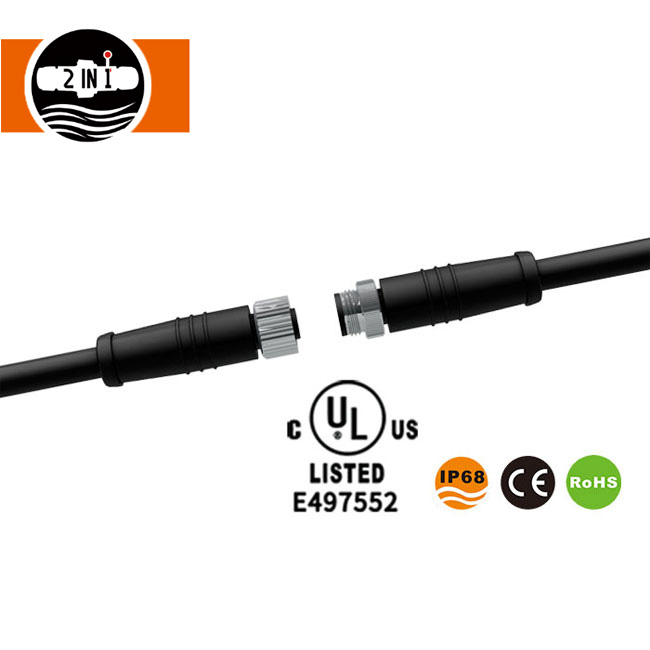

M12 Su Geçirmez Elektrik Kablo Konektörü

M12 Su Geçirmez Elektrik Kablo Konektörü, HuaYi-FaDa Technology'nin temel ürünlerinden biridir ve su geçirmezlik ve korozyon direnci gerektiren çeşitli elektrik bağlantısı senaryoları için özel olarak tasarlanmıştır. Çeşitli karmaşık çalışma koşullarına uyum sağlayarak pratiklik ve dayanıklılığı dengeler. Ürün modüler bir tasarıma sahiptir: üst kısımda istikrarlı akım ve sinyal iletimi sağlamak için altın kaplamalı kontak arayüzleri bulunur; orta kısımda bağlantının sağlamlığını arttırmak ve titreşimden kaynaklanan ayrılmayı önlemek için metal bir kilitleme somunu bulunur; ve alt kısımda mükemmel hava koşullarına dayanıklılık ve koruyucu performansa sahip bir PA66 naylon kabuk bulunur. Bu üç unsur, M12 Su Geçirmez Elektrik Kablo Konnektörünün zorlu ortamlarda bile istikrarlı çalışmasını sağlamak için birlikte çalışır. Bu M12 Su Geçirmez Elektrik Kablo Konnektörünü daha fazla endüstrinin gerçek uygulama ihtiyaçlarına uyarlanabilir hale getirmek ve müşterilerimiz için bağlantı hatası riskini azaltmak için her zaman müşteri odaklıyız, ürün yapısını optimize ediyoruz ve ürün performansını geliştiriyoruz.

M12 Su Geçirmez Elektrik Kablo Konnektörünün Parametresi

Ürün Yapısı Analizi

Üst Kısım: Altın Kaplama Kontak Arayüzü

M12 Su Geçirmez Elektrik Kablo Konnektörünün üst kısmı, altın kaplamalı pirinçten yapılmış çekirdek temas alanıdır. Düzgün ve yoğun altın kaplama, konektörü hava ve nem gibi aşındırıcı maddelerden etkili bir şekilde izole ederek oksidasyonu ve pası önler, akım ve sinyal iletiminin sürekliliğini ve stabilitesini sağlar. Kontak tasarımı endüstri standartlarına uygundur ve sorunsuz takma ve çıkarma ile sıkı temas sağlar. Bu, temas direncini ve sinyal kaybını etkili bir şekilde azaltarak, onu düşük voltaj ve akım iletim gereksinimlerine uygun hale getirir ve yüksek sinyal kararlılığı gereksinimleri olan endüstriyel senaryolar için idealdir.

Orta Kısım: Metal Kilitleme Somunu

Ürünün orta kısmında yüksek mukavemetli alaşımdan yapılmış ve hassas işlenmiş metal somun bulunmaktadır. İplikler açık ve düzenlidir ve kilitleme kuvveti orta düzeydedir. 360° dönebilen kilitlemeye olanak tanır, konnektör ile ekipman/kablolar arasında güvenli ve güvenilir bir bağlantı sağlar, ekipman titreşimi veya dış etkiler nedeniyle gevşemeyi veya ayrılmayı etkili bir şekilde önler. Metal somunun yüzeyi korozyon önleyici kaplamayla kaplanmıştır, bu da nem ve toz gibi zorlu ortamlara dayanmasını sağlar ve M12 Su Geçirmez Elektrik Kablo Konektörünün genel hizmet ömrünü uzatır.

Alt Kısım: PA66 Naylon Muhafaza

M12 Su Geçirmez Elektrik Kablo Konnektörünün alt kısmı, 94-VO alev geciktirici standardını karşılayan ve mükemmel alev geciktirici, hava koşullarına ve darbeye dayanıklı özelliklere sahip, yüksek kaliteli PA66 naylon malzemeden yapılmış mahfaza yapısıdır. Muhafaza, özel bir silikon su geçirmez halka ile donatılmış, IP67 veya daha yüksek bir su geçirmezlik derecesine sahip, toz, nem ve yağın konektöre girmesini etkili bir şekilde önleyen ve dahili kontakları ve kabloları hasardan koruyan sıkı bir sızdırmazlık tasarımına sahiptir. Aynı zamanda, PA66 naylon malzemesi aynı zamanda iyi bir düşük sıcaklık direncine sahiptir ve -40°C'lik aşırı düşük sıcaklıktaki ortamlarda bile kırılganlaşmadan veya deforme olmadan yapısal stabiliteyi korur.

Ürün Özellikleri

1. Güvenilir Su Geçirmez ve Toz Geçirmez Performans

M12 Su Geçirmez Elektrik Kablo Konektörü, IP67 standardı su ve toz geçirmezlik performansını karşılar ve bazı modeller IP68'e yükseltilebilir. Toz girişini ve kısa süreli suya batmayı etkili bir şekilde önleyerek dış mekan, nemli ve tozlu ortamlara uygun hale getirir ve elektrik bağlantıları için kapsamlı koruma sağlar. Koruyucu performansının etkilenmesini önlemek için suya uzun süreli daldırmadan kaçınılması gerektiğini unutmayın.

2. Üstün Malzeme ve Korozyon Direnci

Kontaklar altın kaplamalı pirinçten, kabuk PA66 naylondan ve somun ise metalden yapılmıştır. Bu üç malzeme birlikte çalışarak ürünün korozyon direncini, yağ direncini ve darbe direncini artırır. Ürün, endüstriyel ortamlardaki çeşitli kimyasal ortamlar için uygun hale getirerek hizmet ömrünü uzatan sıkı tuz püskürtme testinden (48 saatlik nötr tuz püskürtme testinden sonra korozyon oluşmaması) geçmiştir.

3. Çoklu Pin Seçenekleri ve Geniş Uyumluluk

2 pinli, 3 pinli, 4 pinli, 5 pinli, 8 pinli, 2+2 pinli, 2+3 pinli ve 2+4 pinli olmak üzere çoklu pin konfigürasyonları sunarak müşteri bağlantı ihtiyaçlarına göre esnek seçim yapılmasına olanak tanır. Farklı güç ve sinyal iletim senaryolarına uyum sağlar ve LED aydınlatma, sensörler ve aktüatörler gibi çeşitli cihazlarla uyumludur.

4. Uygun Kurulum ve Güvenli Bağlantı

Arka panel montajını destekleyerek karmaşık araçlar veya özel beceriler gerektirmeden kurulum sürecini basitleştirir ve böylece kurulum verimliliğini artırır. Merkezi metal kilitleme somunu tasarımı, sorunsuz takma ve çıkarma sağlar, darbelere dayanıklıdır ve gevşemez, sık titreşimlerin olduğu endüstriyel otomasyon senaryolarına uygundur.

5. Düşük Kayıplı Sinyal İletimi

Altın kaplamalı kontaklar düşük kontak direncine (≤10mΩ) ve yüksek yalıtım direncine (≥100MΩ) sahiptir, akım ve sinyal iletim kayıplarını etkili bir şekilde azaltır, istikrarlı ve parazitsiz sinyal iletimi sağlar ve endüstriyel otobüsler ve sensör sinyal iletimi gibi yüksek hassasiyetli senaryolara uyum sağlar.

Teknik Avantajlar

1. Hassas Üretim Süreci

M12 Su Geçirmez Elektrik Kablo Konnektörünün her bileşenini hassas bir şekilde işlemek için dikey enjeksiyon kalıplama makineleri ve CNC freze makineleri gibi yüksek hassasiyetli üretim ekipmanları kullanan profesyonel kalıp işleme, enjeksiyon kalıplama ve donanım işleme atölyelerine sahibiz. Bu, doğru boyutlar, düzgün bir yapı, düzgün takma ve çıkarma ve güçlü uyarlanabilirlik sağlar. Niteliksiz ürünlerin fabrikadan çıkmasını önlemek için tüm ürünler %100 tam denetime (toplu örnekleme değil) tabi tutulur.

2. Standartlaştırılmış ve Uyumlu Tasarım

M12 Su Geçirmez Elektrik Kablo Konektörü, IEC-61076-2-101 uluslararası standardına uygun olarak tasarlanmıştır ve mükemmel değiştirilebilirlik ve geriye dönük uyumluluk sunar. Aynı spesifikasyona ve koda sahip diğer M12 konnektör markalarıyla uyumludur, müşteriler için değiştirme maliyetlerini ve adaptasyon risklerini azaltır. Ürün, A kodlaması da dahil olmak üzere birden fazla kodlama yöntemini destekleyerek farklı uygulama senaryolarına göre esnek yapılandırmaya olanak tanır.

3. Özelleştirilmiş Teknik Destek

Su geçirmez konnektörlerin özelleştirilmesi konusunda geniş deneyime sahip bağımsız bir Ar-Ge ekibimiz var. Farklı endüstrilerin ve ekipmanların özel bağlantı gereksinimlerini karşılamak için pim konfigürasyonlarının, kabuk renklerinin, kablo uzunluklarının, su geçirmezlik derecelerinin vb. kişiselleştirilmiş özelleştirilmesi dahil olmak üzere belirli müşteri ihtiyaçlarına göre OEM/ODM özelleştirme hizmetleri sağlayabiliriz.

4. Sıkı Kalite Kontrol Sistemi

ISO9001:2008 standartlarına uygun bir kalite kontrol sistemi kurduk. Hammadde tedariki ve üretim prosesinden bitmiş ürün teslimatına kadar her adım, profesyonel kalite müfettişleri tarafından sıkı bir şekilde kontrol edilmektedir. Tüm hammaddelerin RoHS ve UL uyumlu çevre dostu malzemelerden seçilmesi, ürünlerimizin toksik olmamasını, çevre dostu olmasını ve dünya çapında birçok ülke ve bölgenin çevre gereksinimlerini karşılamasını sağlar.

M12 Su Geçirmez Elektrik Kablo Konnektörünün Ürün Detayları

Bağlantı:

Uygulama Senaryoları

1. LED Aydınlatma

LED şerit ışıklar, LED duvar yıkama ışıkları, LED yer altı ışıkları, LED halat ışıkları, LED şerit ışıkları, perde ışıkları ve yanıp sönen ışıklar gibi çeşitli LED aydınlatma ürünlerinde yaygın olarak kullanılır. Aydınlatma ekipmanı için stabil su geçirmez bağlantılar sağlar, dış ve iç mekan nemli ortamları da dahil olmak üzere çeşitli aydınlatma senaryolarına uyum sağlar ve aydınlatma ekipmanının normal çalışmasını sağlar.

2. Endüstriyel Otomasyon

Yakınlık anahtarlarına, akış izleme cihazlarına, fieldbus bileşenlerine, sensör cihazlarına ve aktüatör cihazlarına kolayca bağlanır. Fabrika otomasyonu, robotik ve mekanik ekipmanlar için uygun olup zorlu endüstriyel ortamlarda sinyal ve akım iletimini istikrarlı bir şekilde sürdürerek ekipmanın güvenilirliğini artırır.

3. Yeni Enerji ve İletişim

Güneş fotovoltaik modülleri ve invertörler gibi yeni enerji ekipmanlarının yanı sıra 5G iletişim ekipmanlarına ve çevre dostu elektrikli araçlara uyarlanmıştır. Hava koşullarına karşı mükemmel dayanıklılık ve parazit önleme performansına sahiptir, karmaşık dış ortam koşullarına uyum sağlar ve ekipmanın istikrarlı çalışmasını sağlar.

4. Diğer Alanlar

Ayrıca tıbbi cihazlara, denizcilik ekipmanlarına ve mekanik ekipmanlara da uygulanabilir; su geçirmez, korozyona dayanıklı ve son derece sağlam bağlantılar gerektiren çeşitli cihazlar için uygun bağlantı çözümleri sunar.

SSS

S1: M12 Su Geçirmez Elektrik Kablo Konektörünün su geçirmezlik derecesi nedir?

Cevap1: Standart model, toz girişini ve kısa süreli suya batmayı etkili bir şekilde önleyen IP67 su geçirmezlik derecesine sahiptir. Ayrıca, daha yüksek su geçirmezlik gereksinimleri olan senaryolara uygun, müşteri ihtiyaçlarına göre yükseltilebilen, özelleştirilmiş bir IP68 derecelendirme seçeneği de sunuyoruz.

S2: Ürün hangi pin konfigürasyonlarını destekliyor? Özel pinler özelleştirilebilir mi?

Cevap2: Standart pin konfigürasyonları 2 pinli, 3 pinli, 4 pinli, 5 pinli, 8 pinli, 2+2 pinli, 2+3 pinli ve 2+4 pinli içerir. OEM/ODM özelleştirmesi desteklenir; özel pin konfigürasyonları ve düzenlemeleri, özel müşteri ihtiyaçlarına göre özelleştirilebilir.

S3: Ürünün ömrü nedir? Kalite garantisi var mı?

A3: Ürünün mekanik ömrü ≥3000 çiftleşme döngüsüdür. Normal kullanımda ömrü 3 yıldan fazla olabilir. 3 yıl kalite garantisi sunuyoruz. Garanti süresi içerisinde insan kaynaklı olmayan hasarlardan kaynaklanan kalite sorunları için ücretsiz onarım veya değiştirme hizmetleri sunacağız.

S4: Örnekler sağlanabilir mi? S4: Numune teslim süresi nedir?

A4: Model başına 3 örnekle ücretsiz örnekler mevcuttur. Numune teslim süresi 3-5 iş günüdür. Özelleştirilmiş numuneler için teslimat süresi, özelleştirmenin karmaşıklığına bağlı olarak uzatılacaktır.

S5: Sipariş teslim süresi nedir? Toplu alımları destekliyor musunuz?

A5: Standart sipariş teslim süresi 2-3 haftadır. Toplu siparişler, sipariş miktarına ve üretim programına göre ayarlanabilir. Daha rekabetçi fiyatlar sunan toplu alımları destekliyoruz. Ayrıntılar için lütfen satış ekibimize danışın.

S6: Ürün çevre koruma gereksinimlerini karşılıyor mu?

C6: Evet, M12 Su Geçirmez Elektrik Kablo Konnektörümüz RoHS uyumlu çevre dostu hammaddeler kullanır. Üretim süreci çevre gerekliliklerine uygundur ve ürün toksik değildir ve zararsızdır, dünya çapında birçok ülke ve bölgedeki çevre düzenlemelerine uygundur.
