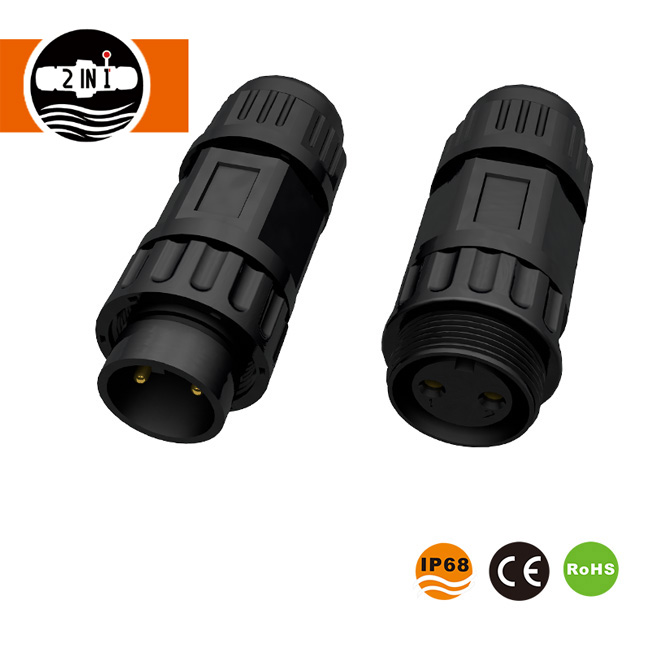

Çok Pimli Su Geçirmez Lehim Teli Konektörü

Çok Pimli Su Geçirmez Lehim Teli Konektörü, HuaYi-FaDa Teknolojisi tarafından dış mekan, nemli ve zorlu ortamlar için tasarlanmış bir konektördür. Temel işlevi, istikrarlı sinyal ve güç iletimi sağlarken teller arasında su geçirmez bir bağlantı sağlamaktır. Bu ürün, montajdan sonra kolayca takıp çıkarmayı sağlayan lehimli bir bağlantı yöntemi kullanır. Bağlantının kesilmesi ana gövdenin vidalarının sökülmesi kadar basittir, bu da kullanımı kolay ve verimli hale getirir.

Parametre

Ürün Yapısı ve Temel Bileşenler

Çok Pimli Su Geçirmez Lehim Teli Konektörünün su geçirmezlik performansı, çok bileşenli işbirlikçi tasarımından kaynaklanmaktadır. Bu bileşenler kapsamlı bir sızdırmazlık koruma sistemi oluşturmak için birlikte çalışır. Anahtar temel bileşenler şunları içerir:

• O-halkalar: Eskimeye dayanıklı ve yüksek/düşük sıcaklığa dayanıklı silikondan yapılmıştır, konnektör arayüzüne gömülüdür, nemin eşleşme boşluklarından girmesini etkili bir şekilde önler, çekirdek sızdırmazlık performansını artırır, çeşitli ortamlarda uzun süreli kullanıma uyum sağlar ve termal genleşme ve büzülme nedeniyle ön sıkma kuvvetini kolayca kaybetmez.

• Su geçirmez sızdırmazlık maddesi: Konektörün içindeki kritik boşlukları doldurarak sızdırmazlık etkisini daha da güçlendirir, nem, toz ve diğer yabancı maddelerin iç devreye girmesini önler, zayıf teması veya kısa devreleri önler ve elektrik bağlantısının stabilitesini sağlar.

• Esnek uç contalar: Lehimleme sonrası kablolar için özel olarak tasarlanan, kablo yüzeyini sıkı bir şekilde saran, contayı sıkan, farklı çaplardaki kablolara uyum sağlayan, kablo-konektör birleşim noktasından nemin sızmasını önleyen, ayrıca belirli bir derecede bükülme ve gerilme mukavemetine sahip olan uç contalardır.

• Metal/Mühendislik Plastik Muhafaza: Yüksek mukavemetli malzemelerden yapılmış olup, mükemmel mekanik dayanıma, korozyon direncine ve darbe direncine sahiptir ve dahili kontakları ve devreleri korur. Dış mekan ve endüstriyel ortamlar gibi karmaşık ortamlar için uygun olup aynı zamanda yardımcı sızdırmazlık sağlar.

• Lehim Teli Kontakları: Yüksek kaliteli bakır alaşımından yapılmış, hassas işlenmiş ve yüzey işleme tabi tutulmuş bu kontaklar, düşük temas direnci, mükemmel iletkenlik ve güçlü lehimli bağlantılar sergileyerek, istikrarlı güç ve sinyal iletimini etkili bir şekilde sağlar ve uzun süreli kullanımda oksidasyona karşı direnç gösterir.

Çok Pimli Su Geçirmez Lehim Teli Konnektörünün Ürün Detayları

Bağlantı:

Çok Pimli Su Geçirmez Lehim Teli Konnektörünün Ürün Kalifikasyonu

Bu Çok Pimli Su Geçirmez Lehim Teli Konektörü CE, RoHS, CQC sertifikasını geçti. IP68 su geçirmez seviyeye sahiptir.

Teknik Avantajlar

I. Sızdırmazlık Teknolojisinin Avantajları

Çok Pimli Su Geçirmez Lehim Teli Konektörümüz, IP67 ve IP68 su geçirmezlik derecelerine ulaşmak için O-halkaları, su geçirmez dolgu macunu ve esnek uç contaları birleştiren çok katmanlı bir sızdırmazlık yapısı tasarımı kullanır. IP68 derecesi, 1 metrelik suya 30 dakikadan fazla süreyle sızıntı olmadan daldırılmasına olanak tanıyarak toza ve suya karşı tam dayanıklılık sağlar. Dış mekan yağmuruna, nemli ortamlara ve endüstriyel yağ kirliliğine dayanabilir, bağlantı noktalarını dış ortam korozyonundan etkili bir şekilde koruyabilir.

II. Elektriksel Performans Avantajları

Kontaklar yüksek kaliteli bakır alaşımından yapılmış, hassas işlenmiş ve yüzey işlemine tabi tutulmuş olup, düşük ve istikrarlı kontak direnci ve mükemmel iletkenlik sağlar. Bu, sinyal zayıflamasını ve güç kaybını etkili bir şekilde azaltarak kararlı güç ve sinyal iletimi sağlar. Ürün, ≥20 megohm yalıtım empedansı ve DC250V/50 milisaniye dayanım voltajıyla mükemmel yalıtım performansına sahiptir; kısa devreleri, sızıntıyı ve diğer güvenlik tehlikelerini etkili bir şekilde önler ve çeşitli voltaj ve akım uygulama senaryolarına uyum sağlar.

III. Yapısal Tasarım Avantajları

Çok Pimli Su Geçirmez Lehim Teli Konektörü, kolay kablo bağlamayı ve yüksek montaj verimliliğini kolaylaştıran, kullanıcı dostu bir yapısal tasarıma sahiptir. Montajdan sonra hızlı tak ve çalıştır özelliği sunarak sorunsuz takma ve çıkarma işlemine olanak tanır. Bağlantıyı kesmek, hiçbir karmaşık alet gerektirmeden ana gövdenin vidalarını sökmek kadar basittir. Ürün, yanlış yerleştirmeyi etkili bir şekilde önlemek ve doğru kurulumu sağlamak için anahtarlı kılavuz yapısına sahip polarize bir tasarım kullanır. Sağlam kabuk yapısı, uzun süreli kullanıma uygun, mükemmel darbe ve çekme dayanımı sağlar.

IV. Malzeme Avantajları

Kabuk, mükemmel korozyon direncine, yüksek ve düşük sıcaklık direncine ve mekanik dayanıklılığa sahip, yüksek mukavemetli mühendislik plastikleri veya metalden yapılmıştır. -40°C'den +85°C'ye kadar geniş bir sıcaklık aralığına dayanabilir ve eskimeye veya deformasyona eğilimli değildir. Contalar eskimeye ve kimyasallara dayanıklı silikon veya floro kauçuktan yapılmış olup, uzun süreli dayanıklılık sağlar ve ürün ömrünü uzatır. Bağlantı stabilitesi ve dayanıklılığı sağlamak için oksidasyon ve aşınma direnci sergileyen kontak malzemeleri titiz bir seçime tabi tutulur.

1. Çok Pimli Su Geçirmez Lehim Teli Konektörü hangi özel su geçirmezlik derecesini karşılıyor?

C: Ürünümüzün standart su geçirmezlik derecesi IP67'dir ve istek üzerine bunu IP68'e kadar özelleştirebiliriz. IP67, 30 dakika boyunca 1 metre suya daldırıldıktan sonra sızıntı olmaksızın tam toz geçirmez koruma sağlar. IP68, uzun süreli su altında kalmaya olanak tanır (belirli derinlik özelleştirilebilir), su girişini tamamen önler ve IEC 60529 standartlarını karşılar.

2. Ürün hangi pin özelliklerini destekliyor? Özel pinler özelleştirilebilir mi?

C: Standart pin özellikleri arasında 2 pinli, 3 pinli, 4 pinli, 8 pinli ve 12 pinli pinlerin yanı sıra güç ve sinyal kombinasyonu pinleri (2+3 pin, 2+4 pin) bulunur. Kişiselleştirilmiş uygulama senaryolarını karşılamak için Ar-Ge ekibimiz tarafından belirli müşteri ihtiyaçlarına göre tasarlanıp üretilebilen özelleştirilmiş özel pin özelliklerini destekliyoruz.

3. Telli kablo versiyonunun kablo uzunluğu ve tel çapı özelleştirilebilir mi?

C: Evet, özelleştirilebilirler. Kablolu versiyonun kablo uzunluğu, çapı ve malzemesi müşteri ihtiyaçlarına göre ayarlanabilmektedir. Güvenilir ve uygulanabilir bağlantılar sağlamak için müşterinin uygulama senaryosuna göre uygun kablo özelliklerini önereceğiz.

4. Ürünün ömrü ne kadardır? Garanti süresi nedir?

C: Normal kullanım koşullarında ürünün çiftleşme ömrü ≥500 döngüdür ve genel kullanım ömrü 5 yıldan fazladır. 3 yıl kalite garantisi veriyoruz. Garanti süresi boyunca ürün kalitesi sorunlarından kaynaklanan hasarlar ücretsiz olarak onarılacak veya değiştirilecektir.

5. Ücretsiz numunelere nasıl başvurulur? Numune teslimatı ne kadar sürer?

C: Müşteriler, müşteri hizmetleriyle iletişime geçerek ücretsiz numuneler için başvurabilirler. Her model için en fazla 3 numune talep edilebilir. Numune teslim süresi 3-5 iş günüdür. Müşterilerin ürün performansını derhal test edebilmelerini sağlamak için mümkün olan en kısa sürede üretim ve sevkiyatı ayarlayacağız.

6. Sipariş teslimat döngüsü nedir? OEM/ODM özelleştirmesini destekliyor musunuz?

C: Standart sipariş teslimat döngüsü 2-3 haftadır. Daha büyük siparişler üretim planlarına göre ayarlanabilir. OEM/ODM özelleştirme hizmetlerini destekliyoruz ve özel Çok Pimli Su Geçirmez Lehim Teli Konnektör ürünlerini müşteri markasına, özelliklerine ve tasarım gereksinimlerine göre özelleştirebiliyoruz.

7. Ürünün çalışma sıcaklığı aralığı nedir? Aşırı ortamlara dayanabilir mi?

C: Ürünün normal çalışma sıcaklığı aralığı -40°C ila +85°C'dir. Mükemmel yüksek ve düşük sıcaklık direncine sahiptir ve dış mekan soğuk, yüksek sıcaklık ve endüstriyel yüksek sıcaklık ortamlarına uyum sağlayabilir. Aynı zamanda yağ direnci, kimyasal korozyon direnci ve UV direncine sahip olup, karmaşık ve zorlu ortamlarda kararlı çalışmayı mümkün kılar.
