Konektörler için farklı su geçirmezlik dereceleri nelerdir? İlgili su geçirmezlik gereksinimleri nelerdir?

Endüstriyel, otomotiv, tüketici elektroniği ve dış mekan ekipmanları gibi sektörlerde,su geçirmez konnektörlerekipmanın nemli, tozlu veya su altı ortamlarında stabil çalışmasını sağlayan temel bileşenlerdir.

Konektörler için su geçirmezlik derecelendirme standartları temel olarak Uluslararası Elektroteknik Komisyonu (IEC) tarafından oluşturulan IEC 60529 IP (Giriş Koruması) standardını ve ISO 20653'teki IP derecelendirme standartlarını temel alır. Çin yerel standartları, QC/T 413 tarafından oluşturulan standarda atıfta bulunur.

Farklı standartlar, farklı uygulama gereksinimlerini ve özelliklerini yansıtır ve her standart, uygulamalar geliştikçe sürekli olarak güncellenir ve geliştirilir.

Ortak IP standartları aşağıda açıklanmıştır:

IP Koruma Derecesinin Anlamı

Birinci Sayı (Toz Geçirmezlik Derecesi): 0 ila 6 arasında değişir ve katı yabancı nesnelerin girişine karşı koruma yeteneğini belirtir. Sayı ne kadar yüksek olursa koruma o kadar güçlü olur. Örneğin, derecelendirme 0 hiçbir koruma sağlamazken derecelendirme 6, toz girişini tamamen önler.

İkinci Sayı (Su Geçirmezlik Derecesi): 0 ila 8 arasında değişir ve sıvı suyun girişine karşı koruma yeteneğini gösterir. Sayı ne kadar yüksek olursa su geçirmezlik performansı o kadar iyi olur.

Toz Geçirmezlik Derecesi (İlk Hane)

Toz geçirmezlik derecelendirmeleri, ekipmanın toza karşı koruma yeteneğini temsil eden 0 ile 6 arasında değişir:

IP0X: Koruma yok, toz geçirmezlik özelliği kesinlikle yok.

IP1X: Çapı 50 mm'den büyük katı nesnelerin girişine karşı koruma sağlar.

IP2X: Çapı 12,5 mm'den büyük katı nesnelerin girişine karşı koruma sağlar.

IP3X: Çapı 2,5 mm'den büyük katı nesnelerin girişine karşı koruma sağlar.

IP4X: Çapı 1 mm'den büyük katı nesnelerin girişine karşı koruma sağlar.

IP5X: Toz girişine karşı koruma sağlar ancak tamamen korumaz; ekipmanın içinde az miktarda toz tolere edilebilir.

 IP6X: Toz girişine karşı tamamen koruma sağlar; Ekipmanın içi tozsuzdur.

Özel Su Geçirmezlik Derecesi (İkinci Hane) ve Gereksinimler

• IPX1: Dikey damlayan sudan etkilenmez; hafif yağmur sırasında korunaklı bir yere yerleştirilebilir.

• IPX2: 15° eğimle damlayan sudan etkilenmez, IPX1'den biraz daha katıdır, açılı yerleştirilen ekipmanlar için uygundur.

• IPX3: 60°'ye kadar açılardan su püskürmesine karşı dayanıklıdır.

• IPX4: Her yönden sıçrayan suya karşı dayanıklıdır.

• IPX5: Jet spreye karşı dayanıklıdır, her yönden güçlü jet spreye dayanıklıdır.

• IPX6: Güçlü jet spreyine karşı dayanıklıdır, her yönden güçlü su akışına dayanıklıdır.

• IPX7: Suya batırılmaya karşı dayanıklıdır, belirli bir derinlikte ve belirli bir süre (örneğin 1 metre mesafe) ve 30 dakikadan fazla olmamak üzere suya batırılabilir.

• IPX8: Sürekli daldırmaya karşı dayanıklıdır, derin deniz arama ekipmanlarında kullanılan konnektörler gibi sürekli olarak belirli bir derinlikte ve belirli bir süre suya batırılabilir.

Özel olarak tanımlanmış bir derecelendirme vardır: IPX9K.

Daha önce IPX4K, IPX6K ve IPX9K otomotiv endüstrisine özeldi ancak daha sonra uygulamaları diğer endüstrilere de yayıldı.

ISO 16750, DIN 40050 ve ISO 20653 serilerinde IPX9K en sıkı su geçirmezlik derecesidir. Buna, yerel otomotiv endüstrisi standardı QC/T417.1-2001, "Otomotiv Kablo Demeti Konnektörleri için Test Yöntemleri ve Genel Performans Gereksinimleri" kapsamındaki IPX9K testi de dahildir.

Daha sonra standartların güncellenmesi ve yeni uygulama alanlarının eklenmesiyle IPX9K'nın uygulama alanları genişlemeye devam etti.

• IPX9K: Yüksek sıcaklık ve yüksek basınç koşullarında temizlenebilen, gıda işleme ekipmanları, tarım makineleri, yüksek basınçlı yıkama makineleri ve diğer ekipmanlar için uygun olan en yüksek su geçirmezlik derecesi.

Marka Gücü Önerisi: Neden HuaYi-FaDa Teknolojisini Seçmelisiniz?

HuaYi-FaDa Teknolojisisu geçirmez konnektörlerin Ar-Ge, üretim ve satışında uzmanlaşmış, uzun yıllara dayanan üretim tecrübesine, eksiksiz bir üretim sistemine ve olgun kalite kontrol süreçlerine sahip profesyonel bir yerli kuruluştur.

Tasarım ve üretime odaklanıyoruzsu geçirmez bağlantıEndüstriyel otomasyon, dış mekan aydınlatması, yeni enerji, iletişim ekipmanları, sahne ekipmanları ve izleme sistemlerinde yaygın olarak kullanılan sinyal konnektörleri, güç konnektörleri ve ağ konnektörleri dahil olmak üzere birden fazla seriyi kapsayan ürünlerle çözümler. Temel Avantajlarımız:

Profesyonel Fabrika Gücü: Kendi kalıp yapımı, enjeksiyon kalıplama, tel üretimi ve montaj atölyelerimiz var; tasarımdan teslimata kadar tek elden hizmet sunarak istikrarlı ve kontrol edilebilir kalite ve teslimat süresi sağlıyoruz.

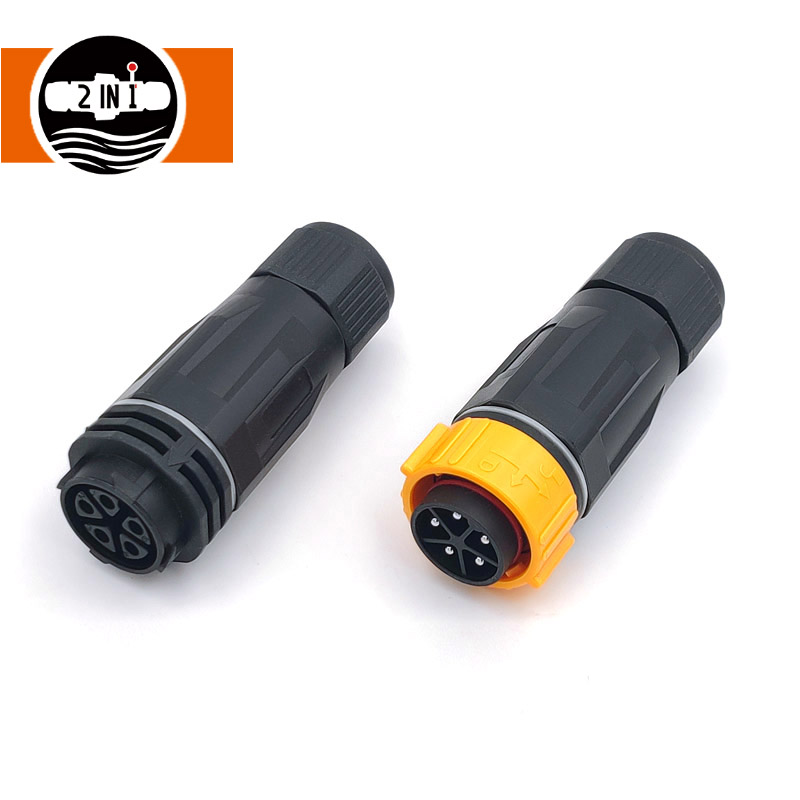

Tam Su Geçirmez Ürün Yelpazesi: Çeşitli cihazların bağlantı ihtiyaçlarını karşılayan M8 minyatür konektörler, 40A yüksek akım güç konektörleri, RJ45 su geçirmez ağ konektörleri, vida kilitlemeli su geçirmez konektörler vb. sunuyoruz.

Kararlı ve Güvenilir Ürün Performansı: Yüksek spesifikasyonlu mühendislik plastikleri, bakır alaşımlı kontaklar ve silikon sızdırmazlık yapıları kullanan ürünlerimiz, IP67/IP68 koruma derecesine ulaşarak nemli, tozlu ve yüksek/düşük sıcaklıktaki ortamlarda uzun süreli kullanıma olanak tanır.

Kapsamlı Sertifikalar ve Kalite Kontrol: Ürünlerimiz CE, RoHS ve diğer sertifikalara sahiptir. Her ürün, istikrarlı bağlantılar ve güvenli kullanım sağlamak için fabrikadan çıkmadan önce birden fazla test turuna tabi tutulur.

Esnek Özelleştirme ve Hızlı Hizmet: Kablo uzunluğu, konektörler, çekirdek sayısı ve kurulum yöntemlerine ilişkin özelleştirme gereksinimlerini destekliyoruz. Numune testi, teknik destek, hızlı teslimat ve satış sonrası hizmet sağlıyoruz.
