Dış mekan ekipmanları, endüstriyel otomasyon, denizcilik mühendisliği ve yeni enerji araçları gibi alanlarda elektrik bağlantılarının güvenilirliği çoğu zaman tüm sistemin hizmet ömrünü belirler.Su geçirmez dairesel konektörlernem, toz ve titreşim içeren zorlu ortamlardaki bağlantı zorluklarını çözmek için tasarlanmıştır. Bunlar sadece "fişlerden" daha fazlasıdır; sızdırmazlık, kilitleme ve sinyal iletimini entegre eden kapsamlı mühendislik çözümleridir.

Neden Dairesel'i Seçmelisiniz?

Mühendislik uygulamalarında dairesel bağlantı elemanlarının avantajları, geometrik yapılarının doğal rasyonelliğinden kaynaklanmaktadır.

• Yüksek alan kullanımı: Dairesel kesit, en küçük ayak izi içinde maksimum sayıda kontak sağlayarak yüksek yoğunluklu pin konfigürasyonlarına olanak tanır.

• Basit sızdırmazlık uygulaması: O-halkalar veya contalarla birleştirilmiş dairesel profil, tekdüze radyal basınç oluşturarak güvenilir sızdırmazlık performansı sağlar.

• Üstün mekanik dayanıklılık: Dairesel muhafazalar gerilimi eşit şekilde dağıtarak dikdörtgen konnektörlere göre daha iyi darbe ve titreşim direnci sunar. Dişli ve bayonet kilitleme mekanizmaları daha sağlam birleşme güvenliği sağlar.

Bunun aksine, standart su geçirmez olmayan konektörler genellikle yalnızca kuru iç ortamlar için uygundur. Sızdırmazlık yapıları olmadığında, dış mekana maruz kaldıklarında su girişi veya UV bozulması nedeniyle arızalanmaya eğilimlidirler.

IP Derecelendirmelerini Anlamak: Seçimdeki İlk Adım

"Su geçirmez", mühendislik uygulamalarında IP (Giriş Koruması) derecelendirmeleri kullanılarak ölçülmesi gereken genel bir kavramdır. IEC 60529 standardına göre IP'den sonraki ilk rakam toza karşı korumayı, ikinci rakam ise suya karşı korumayı temsil eder.

Önemli Not: Bir konektörün IP derecesi genellikle onun montajlı durumdaki koruma kapasitesini ifade eder. Ekipman bağlantı noktası uzun süre açıkta kalırsa koruyucu bir kapak takılmalıdır; aksi takdirde koruma tehlikeye girer.

Malzemeler ve Yapı Ömrü Belirler

IP derecelendirmelerinin ötesinde, malzeme seçimi belirli ortamlarda konektörün ömrünü doğrudan etkiler.

• Muhafaza Malzemeleri: Uzun süreli dış mekan kullanımı için termoplastik malzemeler (polikarbonat ve PBT gibi) önerilir; bunlar hafiftir, korozyona dayanıklıdır ve UV direnci sunar (UL F1 sertifikalı). Metal mahfazalar (alüminyum alaşımlı, paslanmaz çelik), daha yüksek mekanik mukavemetin veya EMI korumasının gerekli olduğu yerlerde uygundur; deniz tuzu püskürtme ortamları için paslanmaz çelik tercih edilir.

• Kilitleme Mekanizmaları:

• Dişli Kilitleme: En güvenilir, mükemmel titreşim direnci, ağır sanayiye uygun.

• Bayonet/İtme-Çekme Kilitleme: Net sesli "tıklama" geri bildirimi ile hızlı takma ve çıkarma olanağı sağlar, kurulum süresinden önemli ölçüde tasarruf sağlar, özellikle baş üstü veya kapalı alan işlemleri için idealdir.

• Kontaklar: Sinyal stabilitesini sağlamak için kontaklar genellikle oksidasyona ve korozyona karşı dayanıklı olması amacıyla altın kaplamalı bakır alaşımından yapılır.

Kurulum ve Bakımda Pratik Hususlar

Gerçek kurulum ve bakımda aşağıdaki noktalar konnektörün koruma performansının tam olarak gerçekleşip gerçekleşmediğini doğrudan belirler:

1. Kablo gerginliğinden kaçının: Konektörü eşleştirmek veya bağlantısını kesmek için asla kabloyu çekmeyin. Kablo gerginliği arka yalıtım yapısına zarar vererek IP derecelendirmesinde arızaya neden olabilir. Kurulum sırasında kablo için yeterli gerilim azaltmanın sağlandığından emin olun.

2. Yalnızca elle sıkın: Özel alet bağlantı noktaları dışında tüm kilitleme işlemleri elle yapılmalıdır. Anahtarlar veya aletlerle aşırı sıkma, dişlere veya muhafazaya zarar verebilir.

3. Düzenli inceleme: Sızdırmazlık halkalarının eskimiş veya çatlak olup olmadığını ve temas noktalarının paslanmış veya kirlenmiş olup olmadığını periyodik olarak kontrol edin. Uzun süre kullanılmayan bağlantı noktalarını koruyucu kapaklarla kapatın.

Piyasadaki Ana Markalar ve Seriler

Farklı uygulama gereksinimlerine bağlı olarak piyasada bir dizi olgun seri ürün mevcuttur:

Amfenol: X-Lok serisi hızlı itme-çekme kilitlemeyi destekler ve M12 S-Code serisi, endüstriyel otomasyon ve demiryolu taşımacılığına uygun IP67/IP68/IP69K koruma sınıfları sunan IEC 61076-2-111 standardını karşılar.

Omron: XS5 serisi (M12 SmartClick), döküntü sıkışmasını önleyen, 1/8 dönüşlü hızlı kilitlemeyi destekleyen yenilikçi bir dahili kilitleme yapısına sahiptir ve otomotiv, yiyecek ve içecek gibi fabrika otomasyon senaryolarında yaygın olarak kullanılır.

Bulgin: 400 serisi, denizcilik ve gıda işleme gibi zorlu ortamlara uygun, güç, veri ve RF bağlantılarını kapsayan IP68/IP69K koruması sağlar.

Souriau - Eaton: UTS serisi, 1/3 turlu bayonet kilitlemeli plastik bir muhafazaya sahiptir; bazı modeller, eşleşmemiş durumda bile IP68 derecesini korur ve karışık güç ve sinyal yapılandırmalarını destekler.

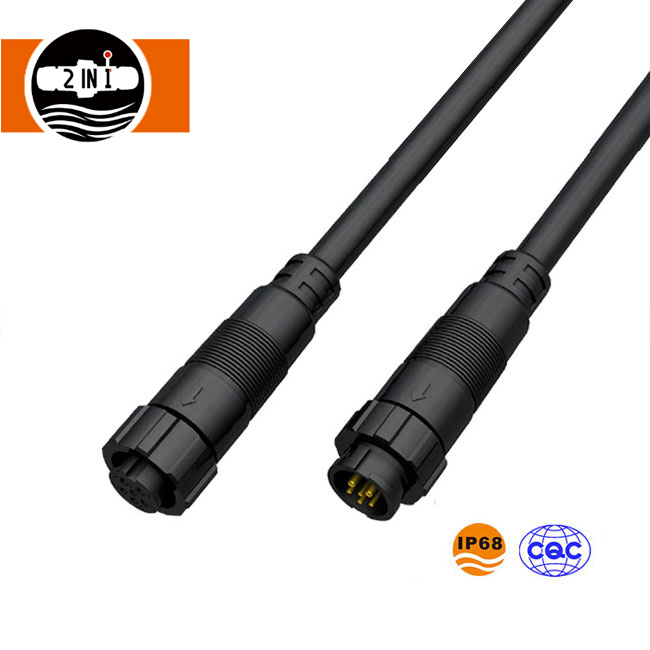

HuaYi-FaDa: M26 serisi, IP68 koruma sınıfını destekleyen, alev geciktirici, oksidasyon önleyici ve korozyona dayanıklı özelliklere sahip, LED aydınlatma, sahne ekipmanı, akıllı şebeke, güneş enerjisi ve otomasyon ekipmanı için uygun, kablo uzunluğu ve muhafaza renk seçenekleri de dahil olmak üzere özelleştirilmiş hizmetlerle birlikte hem kalıplanmış hem de çıkarılabilir versiyonlar sunar.

Bu makalede adı geçen tüm üçüncü taraf marka adları ve ürün modelleri, ilgili sahiplerinin mülkiyetindedir ve yalnızca referans amaçlıdır.HuaYi-FaDa Teknolojisibağımsız bir üreticidir ve aksi açıkça belirtilmediği sürece yukarıda adı geçen markalarla hiçbir bağlantısı yoktur.
